LC-650数控立车

可多功能拓展的全功能机型
采用煜众引以为傲的的动柱式结构,特殊设计的大行程X轴移动空间,Z轴行程800mm,此型号可拓展刀塔中心带大刀杆功能,也可以选配为双主轴(车削主轴1500rpm+铣削主轴BT30-10000rpm)双刀库(车削刀塔12pcs+BT30-20T铣削刀库)配备C轴功能做车、铣、钻、攻丝、CS轮廓控制的车削中心。
零售价
0.0
市场价
0.0
浏览量:
1212
产品编号
所属分类
LC-650
数量
-
+
库存:
0
1
产品描述
参数

  重型立式车削中心

  同级内最大回转直径&最大行程

  X轴行程700mm Z轴行程800mm

  回转直径Φ860mm 最大加工直径Φ700mm

  LC-650C+Y

  通过追加动力装置可实现铣削功能,铣削主轴最高转速10000RPM

  BT30-20T把容量的铣削刀库可满足铣面,钻孔及刚性攻丝等复杂加工

  X轴大行程设计刀塔中心可过卡盘中心可满足更广泛的加工需求

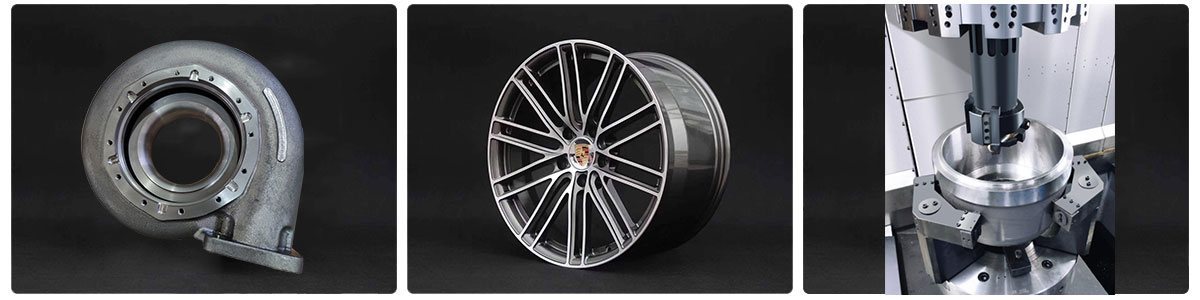

  铝轮毂专用机 LC-650W

  采用煜众引以为傲的动柱式结构,配备轮毂机专用主轴,展现优越的高速切削性能

  推荐最大轮毂26英寸

  主轴转速1500RPM Z轴行程800mm 主轴连续最大扭矩748NM

  主轴电机选用发那科高速伺服电机,即使在高速加工时也有足够的扭矩输出为避免铝轮毂加工时产生的强大风阻及铝屑对钣金造成的损害,采用双层防护及加强型设计,真正做到密不透风



1



项目 规格 单位 LC-650 LC-650W LC-650C+Y
加工能力 最大回转直径 mm ¢800 ¢900 ¢800
最大切削直径 mm ¢650  ¢720 & 26" ¢650
Y轴最大打孔直径 mm 不适用 不适用 ¢500
最大切削高度 mm 800 800 400
主轴 主轴鼻端 type A2-11 A2-11 A2-11
第一主轴转速 rpm 1300 1500 1500
第二主轴转速 rpm 不适用 不适用 BT30/10000
卡盘外径 mm 530 530
主轴孔径 mm ¢90 ¢90 ¢90
主轴前段轴承内径 mm ¢170 ¢170 ¢170
刀塔 刀具容量 pc 12 12 12
外径刀柄 mm 25 32 32
内径刀柄 mm ¢50 ¢50 ¢50
刀库容量   BT30-20T
行程 X轴行程 mm  -200+350 360  -100+350
Y轴行程 mm  不适用  不适用 -150
Z轴行程 mm 800 800 800
快速进给 X轴快速进给 m/min 16 16 16
Z轴快速进给 m/min 16 16 16
液压单元 油压箱容量 L 60 60 60
液压马达 kw 3.75 3.75 3.75
双段压力   选配 选配 选配
切削水单元 切削水箱容量 L 500 500 500
切削水马达 kw 1.03 2.62 2.62
冲屑马达 kw 2.62 2.62 2.62
马达 X轴伺服马达 kw 3 3 3
Y轴伺服马达 kw 不适用 不适用 1.2
Z轴伺服马达 kw 3 3 3
第一主轴伺服马达 kw 30 37 18.5
第二主轴伺服马达 kw 5.5
精度 定位精度 mm 0.008 0.008 0.008
重复定位精度 mm 0.004 0.004 0.004
机床外形 (占地面积)长×宽×高 mm 2400×3800×3200 2400×3800×3200 2550×3800×4050
重量 kg 11000 11000 12000
